Какой станок нужен под вашу сетку

Классы оборудования различаются не «моделью», а тем, какую проволоку они варят и какой ширины полотно держат. Ошибка в этом выборе стоит дороже самого станка: линия либо не тянет вашу номенклатуру, либо вы переплатили за запас, который никогда не используете.

Как это работает

Из бухты проволоки — в готовую карту за семь шагов

Что физически происходит с металлом внутри линии. Это тот же цикл, который идёт в нашем цехе каждую смену.

1. 01

   Бухта на размотчике

   Проволока приходит бухтами по 800–1200 кг. Размотчик отдаёт её ровным натяжением — если натяжение гуляет, поедет вся геометрия сетки.

   Ø 2–12 мм
2. 02

   Правка

   Бухтовая проволока помнит форму барабана. Кассета роликов в двух плоскостях выбивает эту память: на входе волна, на выходе прямой пруток.

   45–130 м/мин
3. 03

   Продольные нити

   Нити идут непрерывно и параллельно — их столько, сколько ячеек в ширине полотна. Гребёнка держит шаг: он и станет размером ячейки поперёк.

   ширина до 3300 мм
4. 04

   Поперечный пруток

   Магазин сбрасывает пруток поперёк нитей. Шаг подачи задаёт вторую сторону ячейки — от 50 до 300 мм, меняется настройкой, а не переоснасткой.

   ячейка 50–300 мм
5. 05

   Сварка

   Электрод прижимает пруток к нити, через точку идёт ток. Металл плавится в самом пересечении за сотые доли секунды — присадки нет, это контактная сварка.

   60–100 сварок/мин
6. 06

   Шаг полотна

   Сваренное полотно уходит вперёд ровно на одну ячейку — и цикл повторяется. Именно число таких шагов в минуту и есть настоящая производительность станка.

   шаг = размер ячейки
7. 07

   Резка и приёмка

   Нож рубит полотно на карты нужной длины, приёмка складывает их в штабель. Рулонная сетка вместо ножа уходит на намотчик.

   карта или рулон

Из чего состоит производство

Станок — это один узел, а не вся линия

Здесь начинается большинство разочарований. Покупатель платит за «станок для сетки», привозит его в цех — и выясняет, что варить нечем и складывать некуда.

Карта выбора

Класс определяют два числа: диаметр проволоки и ширина полотна

Всё остальное — производные. Найдите на карте свою продукцию: если ваша номенклатура попадает в перекрытие двух классов, брать нужно младший — он дешевле и в эксплуатации, и в покупке.

Классы станков

Что мы поставляем

Цены — ориентир под ключ: оборудование, доставка до цеха, растаможка, пусконаладка и обучение. Вилка широкая, потому что внутри класса модели различаются шириной, числом трансформаторов и автоматизацией. Точная цифра — после того, как вы назовёте свою номенклатуру.

Начать отсюда

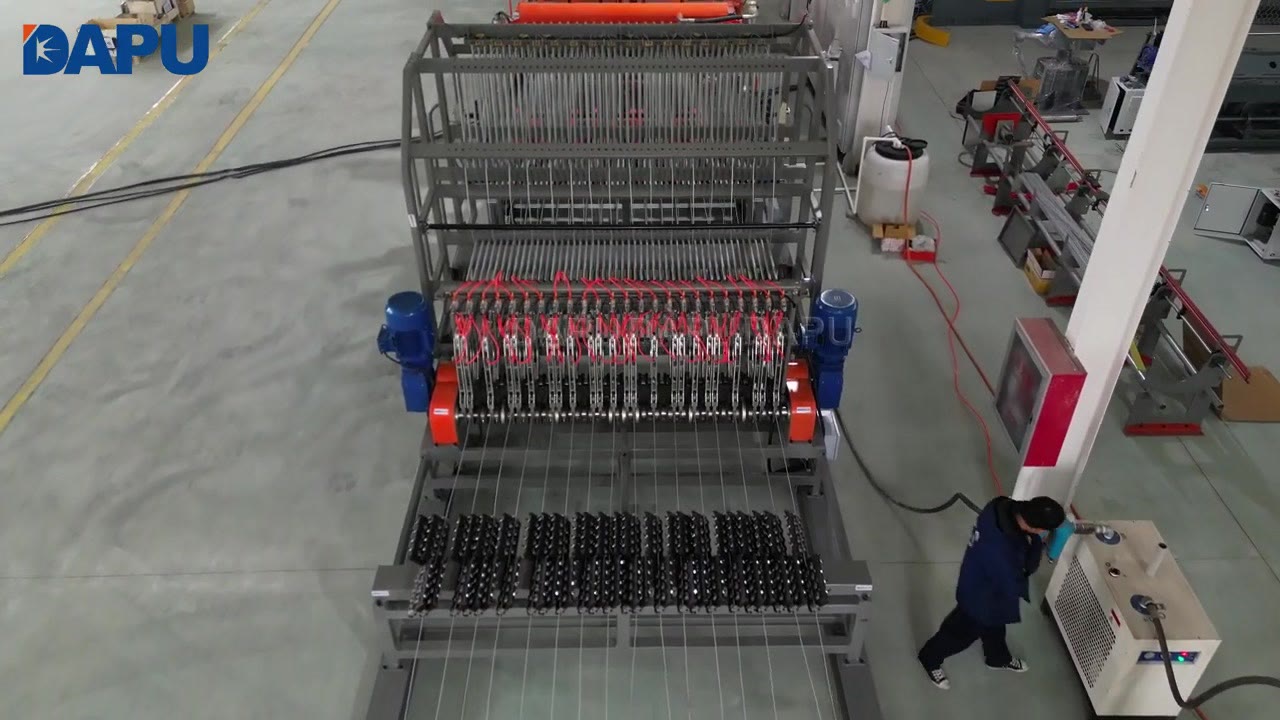

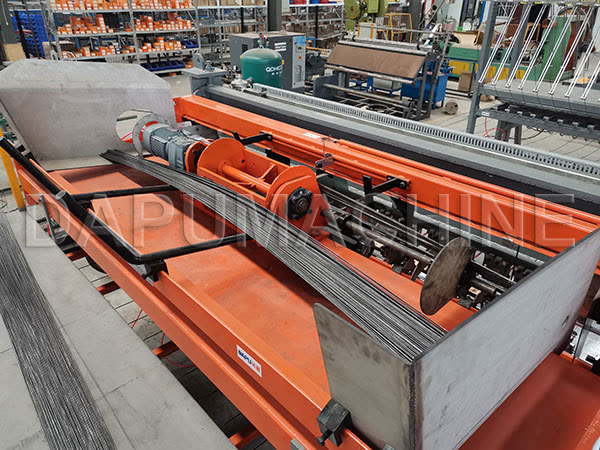

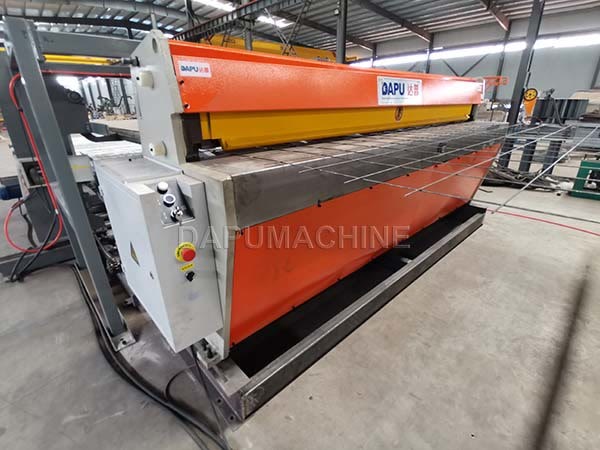

Кладочная сетка

3,40 – 4,35 млн ₽автомат, рулон · с НДС, под ключ

Самый массовый спрос в любом регионе: кладка, стяжка, штукатурка, армирование бетона. Продаётся круглый год всем — от строймагазина до частника. Именно с этой сетки живёт наш собственный цех, и именно по ней у нас больше всего наработанных цифр. Есть версия проще — полуавтомат за 1,63 – 2,27 млн ₽, до 1 тонны за смену.

Ширина полотна

1000–2500 мм

Диаметр

2–6 мм

Ячейка

50–300 мм

Трансформаторы

3–8 × 125–250 кВА

Вес станка

0,4–11 т

Обслуживает

1 человек

Насколько реально поможет

3,43 т/сменунаш автомат с бухты, один оператор · факт, август 2026

1,00 т/сменунаш шпульный станок 50×50 плюс перемотка · факт

×2,5–3,4прирост на того же человека при переходе на автомат с бухты · факт

Не поможет, если сбыта нет: наш второй автомат в августе был активен 45,6 % смены. Сначала заказы, потом ширина.

Кому подходит Металлобазе, которая уже возит катанку и отдаёт маржу чужому производству; строительной компании со своим постоянным потреблением; предпринимателю, входящему в нишу.

Типичная ошибка Берут минимальную ширину «чтобы дешевле», а потом упираются в заказы на 2 метра. Ширину надо брать под сбыт, а не под первый заказ.

Второй по эффекту

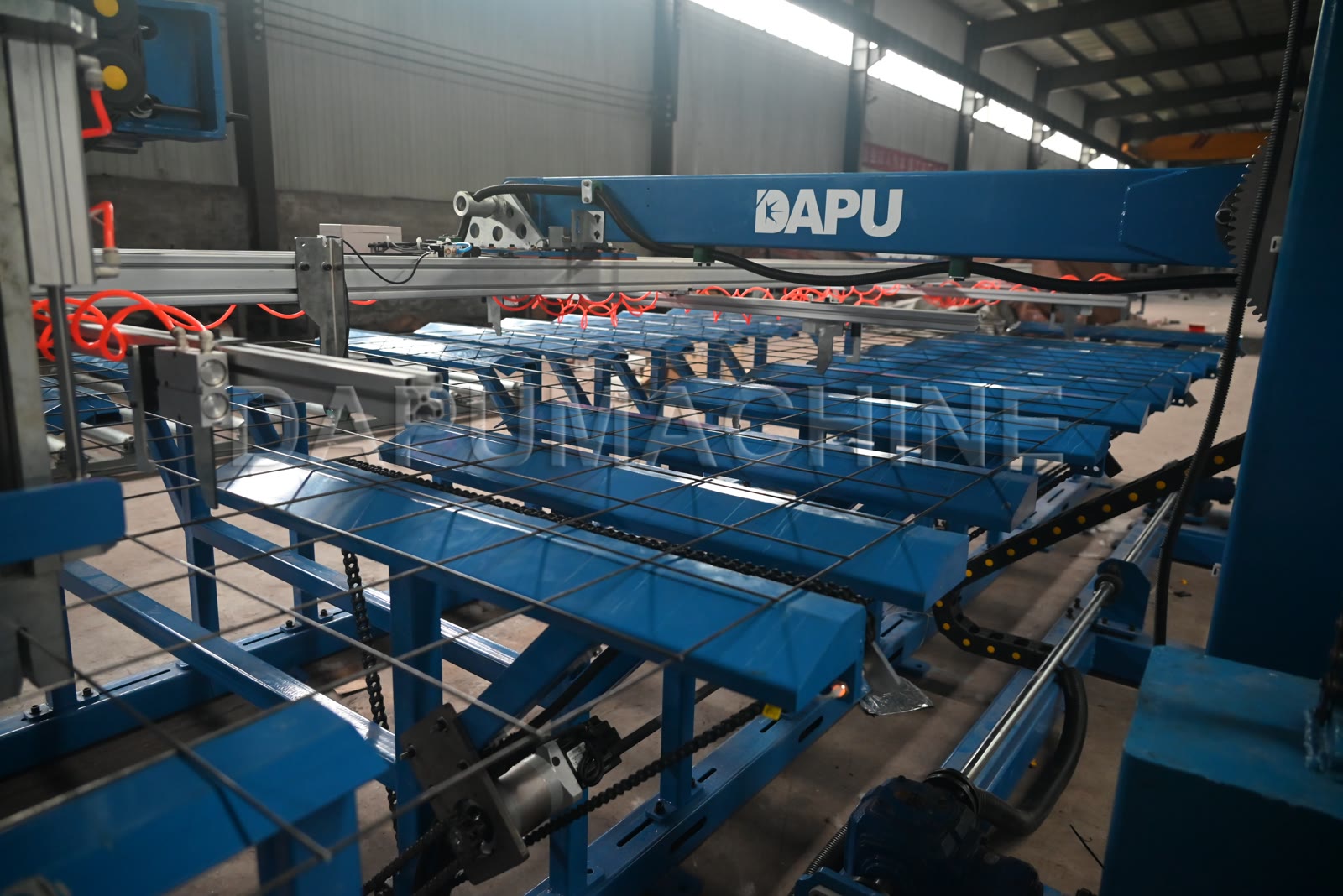

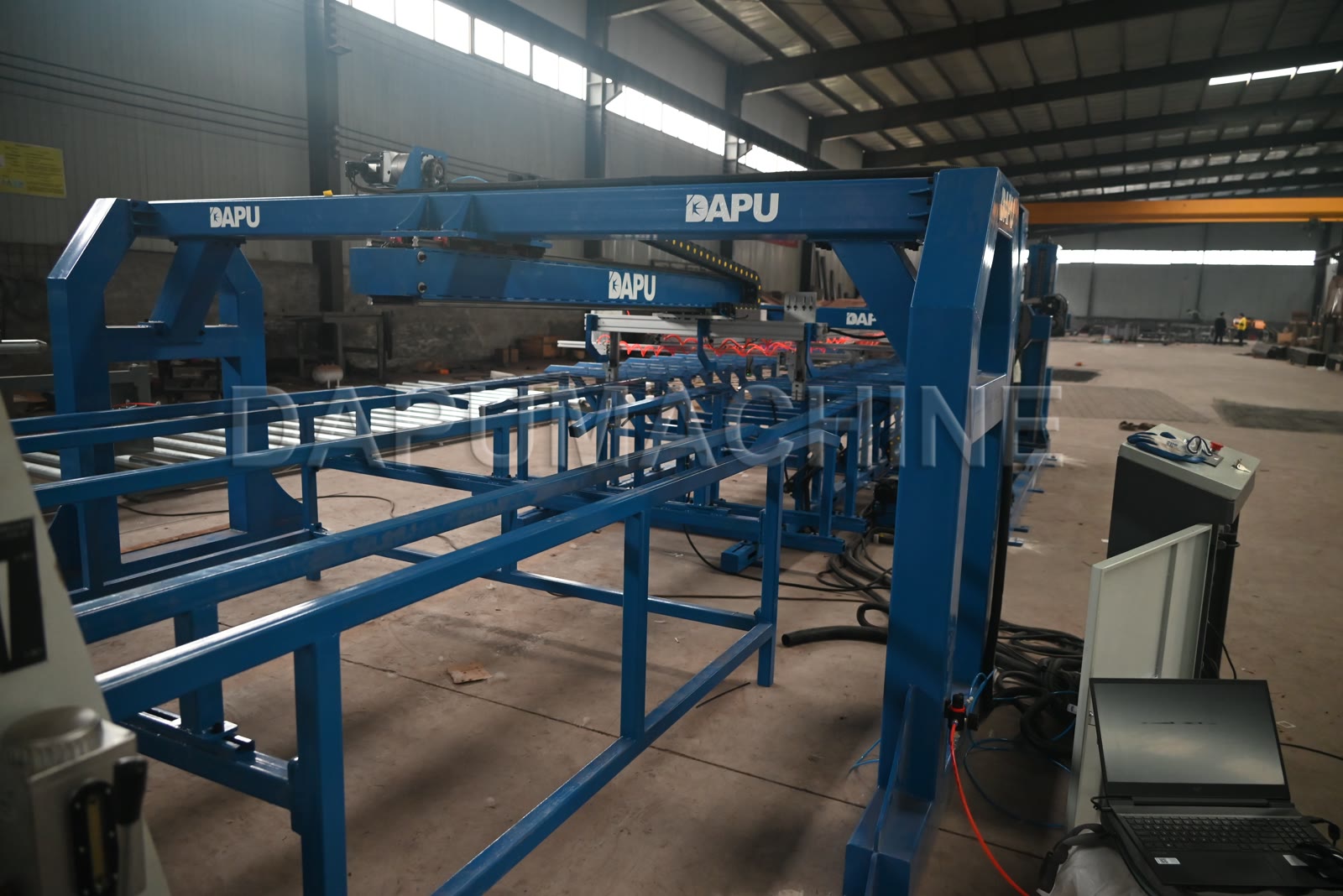

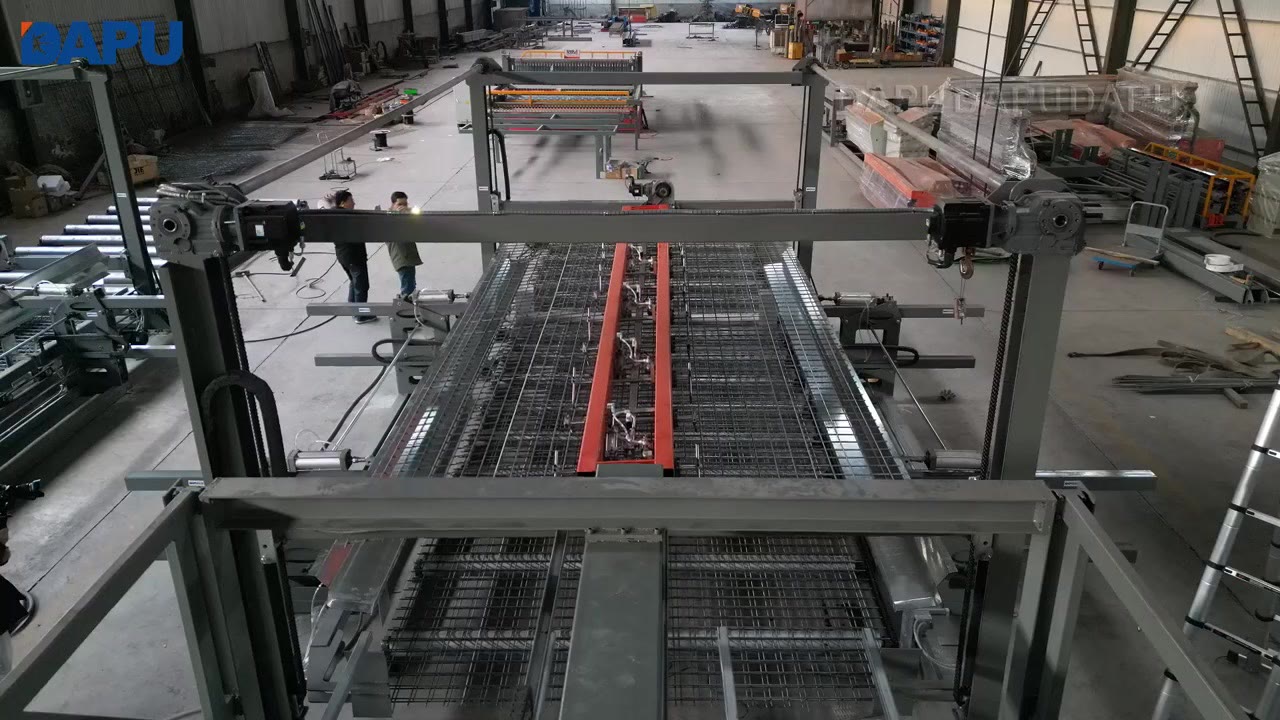

Переворот и штабелирование карт

3,15 – 5,01 млн ₽узел · с НДС, под ключ

Портал снимает карту с рольганга, переворачивает и укладывает в ровный штабель с выровненными кромками. Ставится и на действующую чужую линию. Этот узел мы выбирали для своего цеха сами: собрали коммерческие предложения четырёх заводов, разобрали видео и чертежи — цифры ниже из реальных КП, а не из каталога.

Карта

1200–2400 × 2000–4000 мм

Темп

2 карты/мин

Высота штабеля

до 1600 мм

Вес карты

до 50 кг

Привод

серво + пневматика

Срок изготовления

60–65 дней

Монтажная высота

до 7000 мм

Площадка

≈ 4,6 × 4 м

Насколько реально поможет

−2 человекана ручной перекладке карт до 50 кг · КП заводов, наш цех

2 карты/минпортал успевает за любой сваркой этого класса · КП DAPU, Shenkang

+10–20 %выпуска: оператор не останавливает станок, чтобы уложить карту · оценка

Не поможет на рулонной сетке: там карт нет. И не заменит нормальную приёмку, если карты рубятся длиннее хода портала.

Зачем Снимает с линии двух человек на ручной перекладке и убирает главную причину травм и погнутых карт.

На что смотреть Совместимость с вашей сваркой и ножницами по сигналам, высота рольганга, максимальная высота штабеля и чем выравниваются кромки. У части заводов «штабелирование» означает укладку карты прямо на пол — спрашивайте отдельной строкой.

Вход в производство

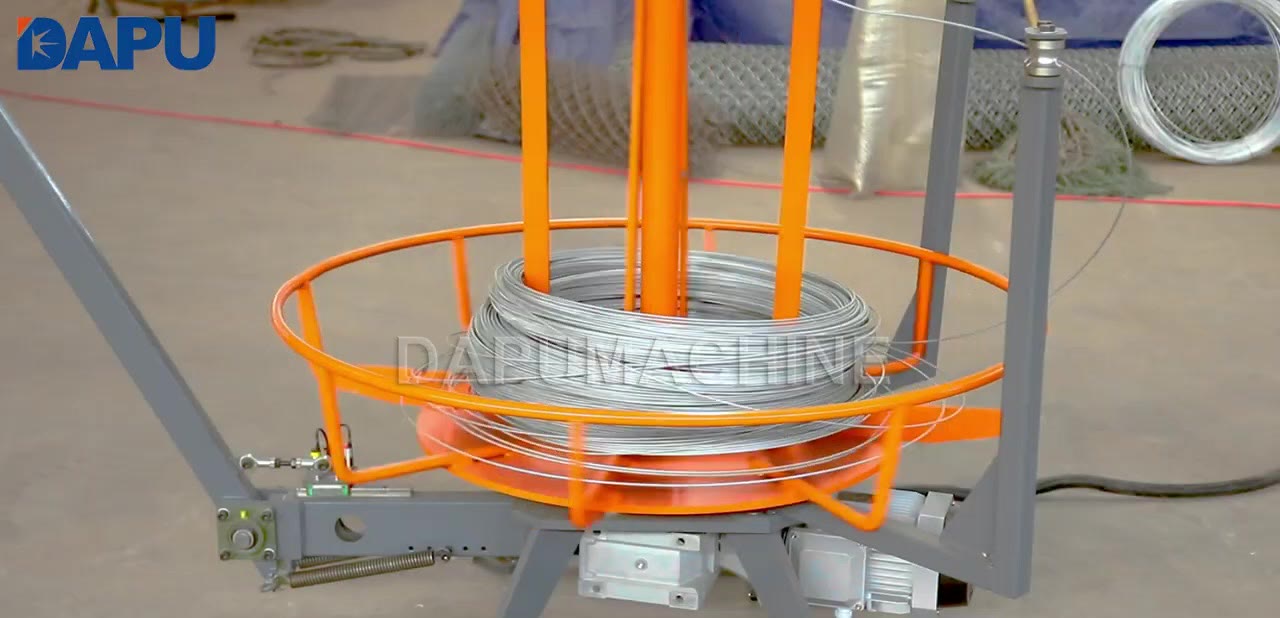

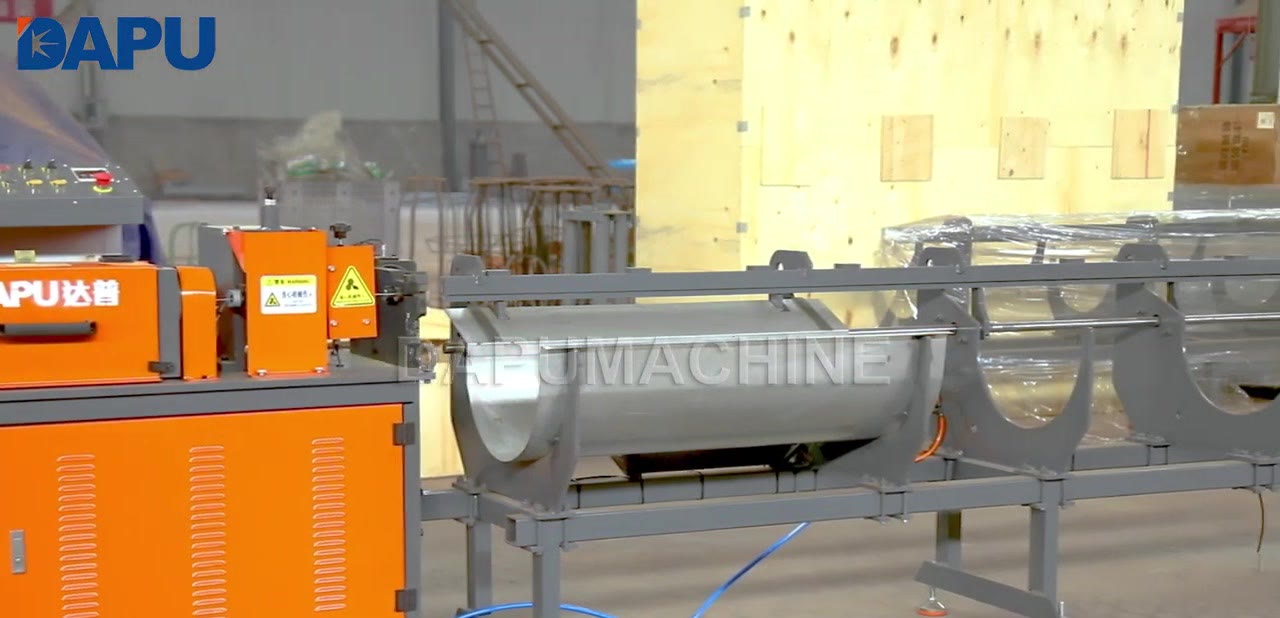

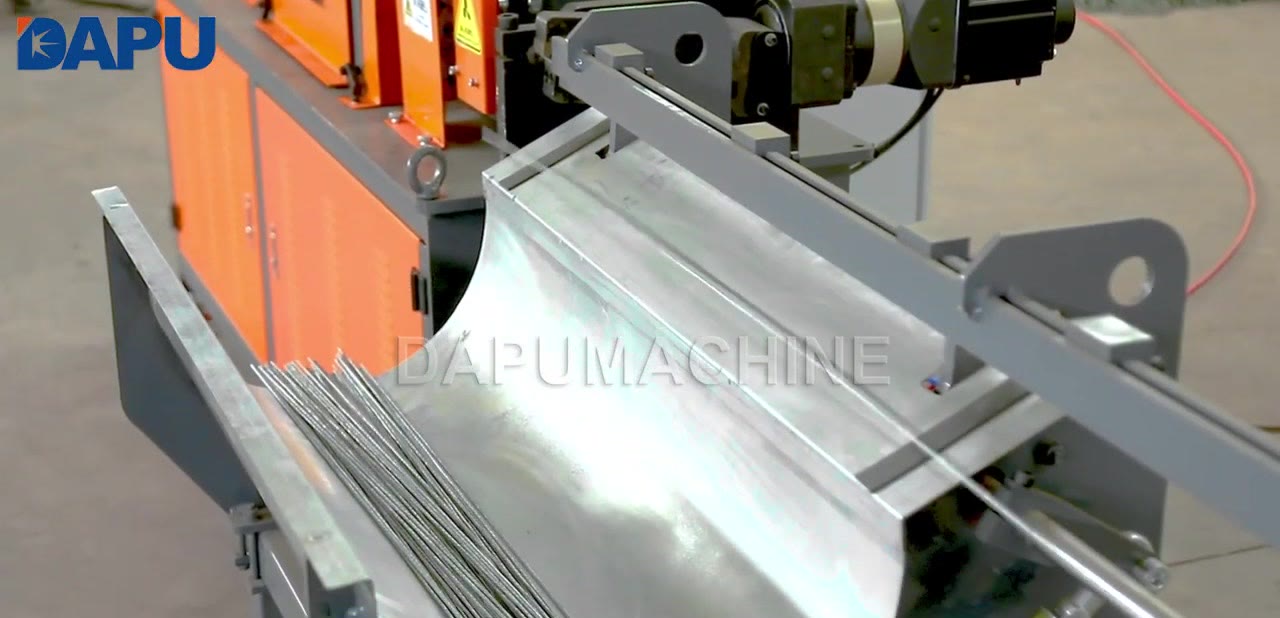

Правильно-отрезные станки

1,51 – 2,70 млн ₽с НДС, под ключ

Разматывают бухту, правят проволоку или арматуру и рубят в размер. Нужны в двух ролях: как обязательный узел любой сеточной линии и как самостоятельный станок — прутки и заготовка продаются сами по себе. Дешёвый и понятный вход: окупается на своей продукции ещё до того, как вы поставите сварку.

Тонкая проволока

0,8–6 мм

Арматура

4–12 (14) мм

Скорость правки

45–130 м/мин

Мощность

4–20,5 кВт

Вес станка

≈0,26 т

Обслуживает

1 человек

Модели

GT4-12 / 12A / 12B / 14

Насколько реально поможет

0 т сеткисам по себе выпуск сетки не добавляет · честно

45–130 м/минправка и рубка в размер вместо покупного прутка и ленточной пилы · паспорт

−1 закупкаубирает наценку на рубленый пруток и даёт свой товар — пруток продаётся сам · наша практика

Не поможет, если ваша сетка варится из бухты напрямую и пруток вы не продаёте: тогда это узел линии, а не отдельная покупка.

Кому подходит Тем, кто хочет начать с малого вложения; арматурным цехам; всем, кто уже покупает рубленый пруток на стороне.

Типичная ошибка Берут станок под тонкую проволоку, а потом пробуют править арматуру 12 мм. Это две разные линейки — одна машина обе не закрывает.

Карты, не рулон

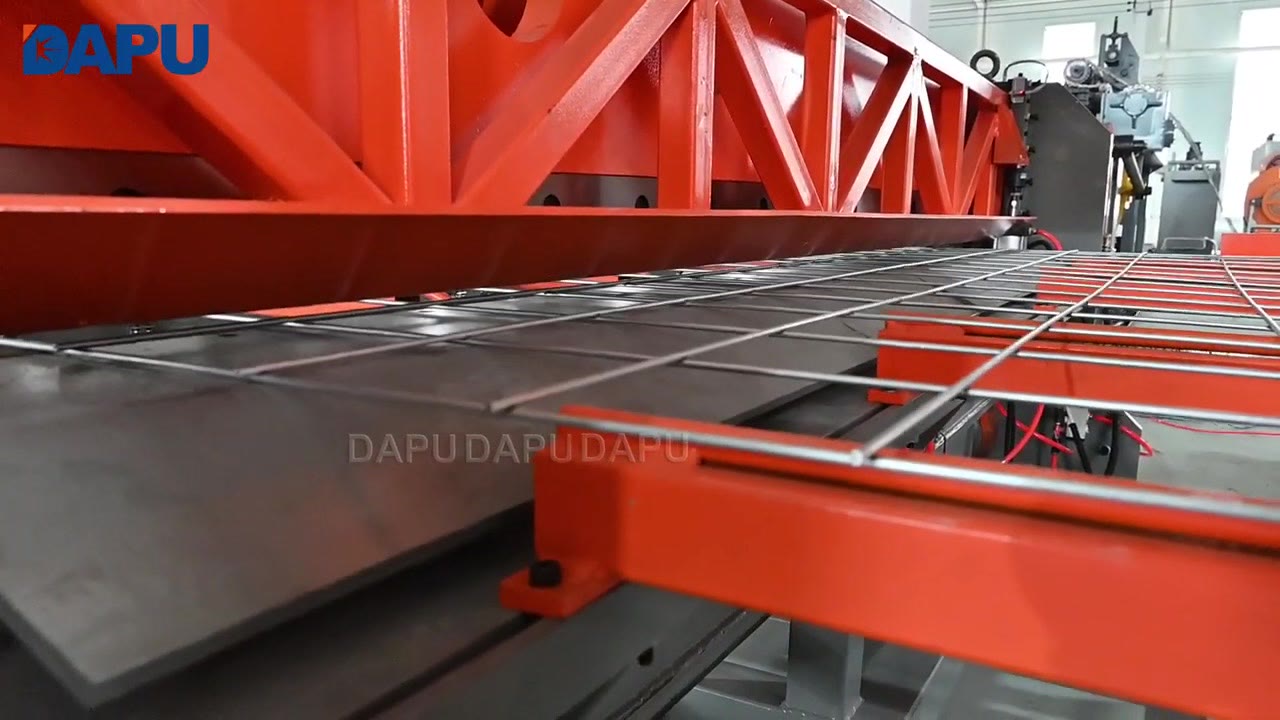

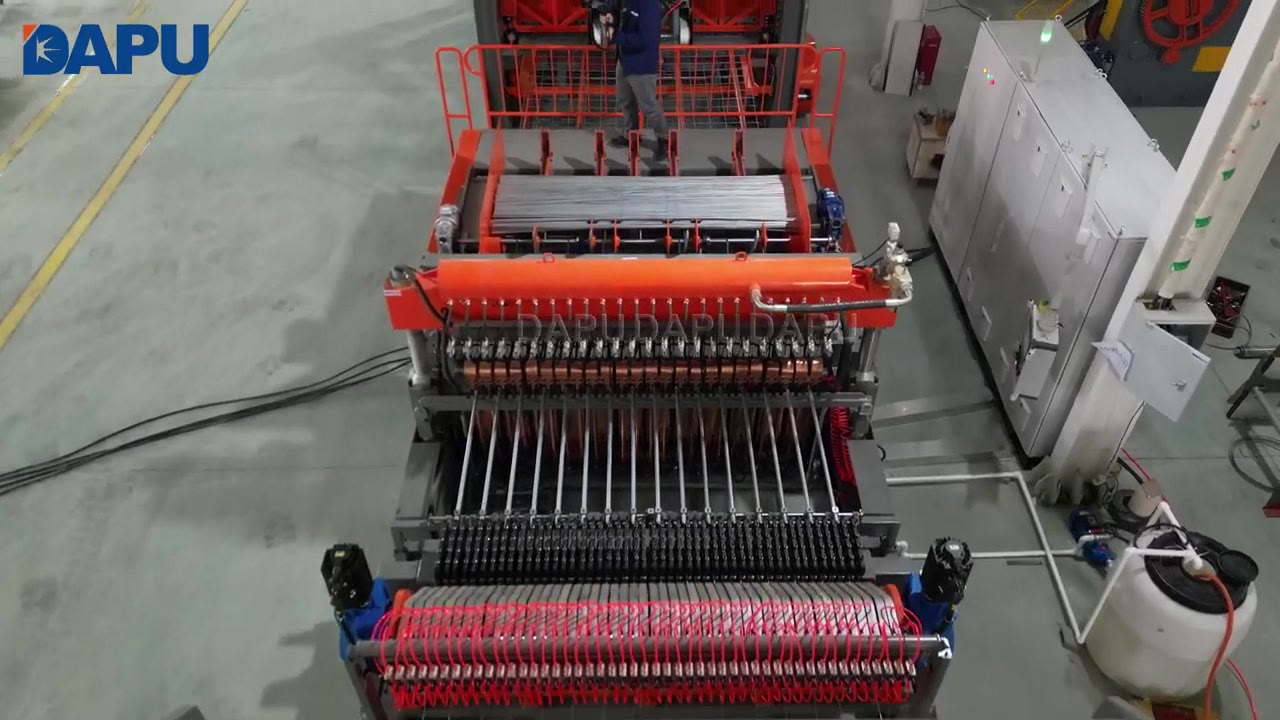

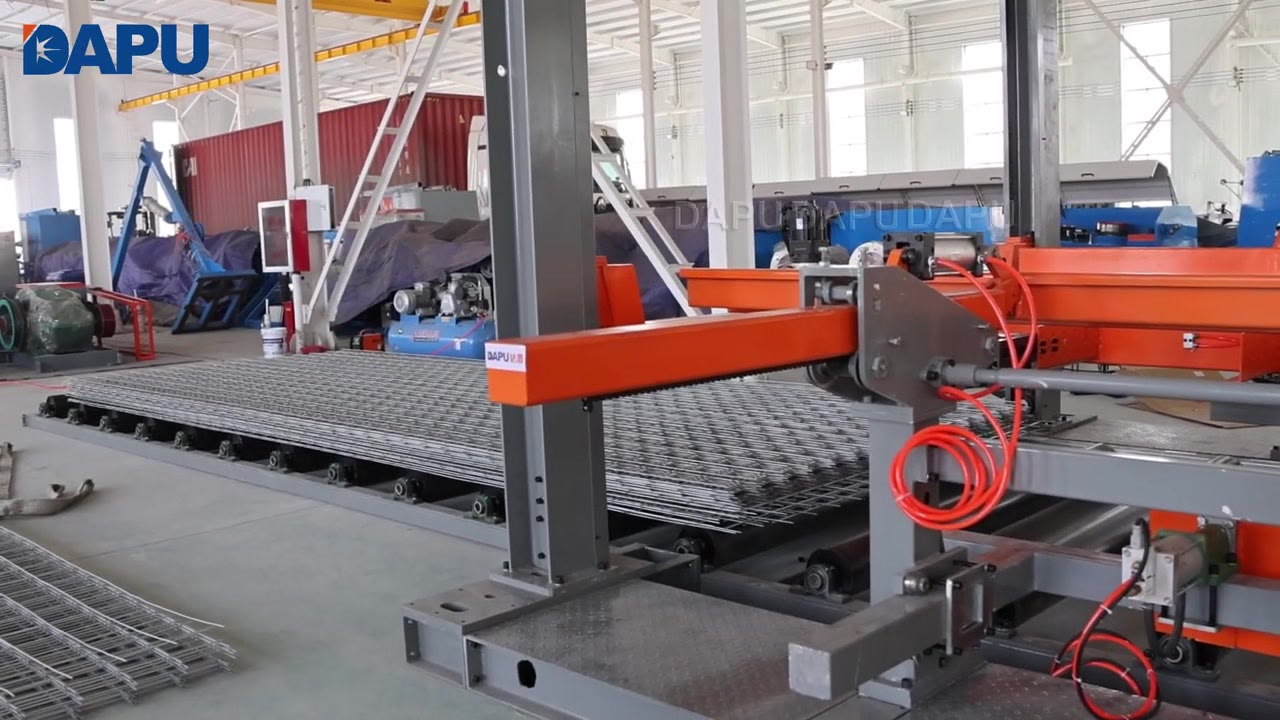

Дорожная сетка

6,69 – 11,58 млн ₽автомат карт · с НДС, под ключ

Армирование дорожного полотна, площадок, полов по грунту. Выпускается картами, а не рулоном: жёсткость выше, работать с ней на объекте удобнее. Отдельного «дорожного» класса у заводов, по сути, нет — это либо усиленный кладочный автомат, либо облегчённая арматурная линия. Если вам продают «специальный дорожный станок» с наценкой — спросите, чем он отличается от модели соседнего класса.

Ширина полотна

2000–3000 мм

Диаметр

4–8 мм

Ячейка

100–300 мм

Трансформаторы

6–8 × 150 кВА

Вес станка

12–15 т

Обслуживает

1–2 человека

Насколько реально поможет

2,49–3,43 т/сменукарты 2×3 м Ø4–5 на наших автоматах · факт

+ заказы Ø6–8 и 2 мто, что сейчас уходит на сторону из-за диапазона старого станка · зависит от вашего рынка

+10–20 %выпуска, если добавить узел переворота и не останавливать станок на укладку · оценка

Не поможет, если действующий станок загружен меньше половины смены: новая машина встанет рядом со старой и будет ждать тех же заказов.

Кому подходит Подрядчикам с дорожными и площадочными объёмами, заводам ЖБИ, поставщикам под госконтракты, где нужна карта в размер и стабильная геометрия.

Типичная ошибка Забывают про приёмку карт. Без узла переворота и штабелирования два человека вручную перекладывают карты весом за сотню килограммов — и вся экономия на автоматике съедена.

Промышленный класс

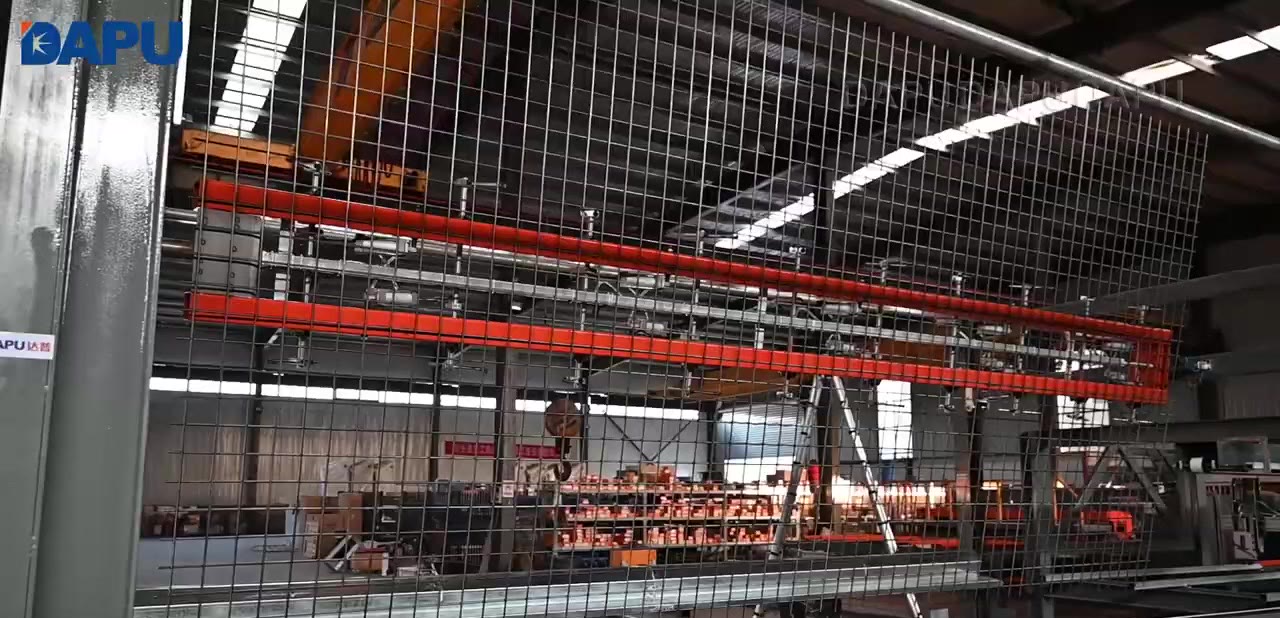

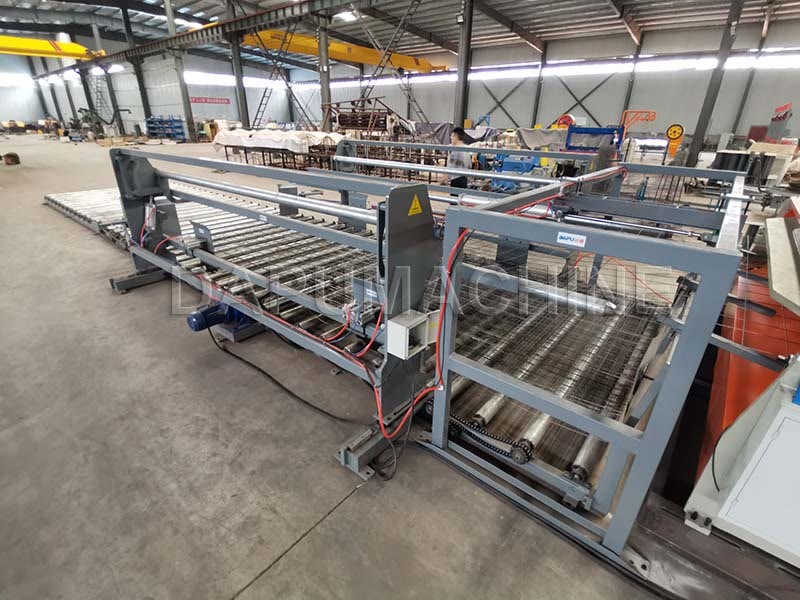

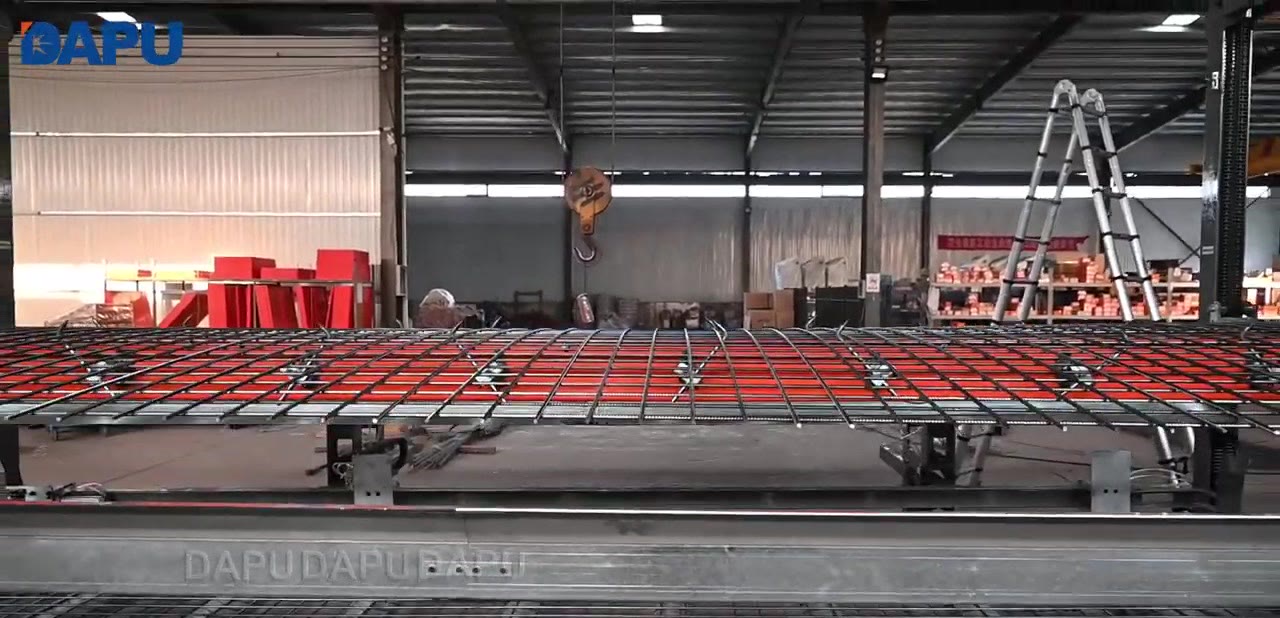

Тяжёлая арматурная сетка

20,17 – 35,10 млн ₽линия · с НДС, под ключ

Армирование монолита, плиты перекрытий, фундаменты, крупные ЖБИ. Это уже не станок, а линия: подача, сварка, резка, переворот и штабелирование. Заводы пишут «до 100 сварок в минуту» — реальная цифра по конкретной модели DAPU DP-GW-2500B составляет 56 карт в час. Считайте окупаемость по второй цифре, а не по первой.

Ширина полотна

1500–3300 мм

Диаметр

5–12 мм

Ячейка

50–300 мм

Электроды

24–32 шт

Мощность

300–1000 кВА

Вес линии

6,8–15+ т

Обслуживает

2–3 человека

Модели

DAPU DP-GW-2500B
TJK GWCAK3300

Насколько реально поможет

3,81 т/сменунаш станок 200×200 Ø6–10, один оператор · факт

56 карт/часпромлиния DAPU DP-GW-2500B по паспорту, а не «100 сварок/мин» · паспорт

8–12 т/сменуреальный выпуск линии при 2–3 людях и постоянном объёме · оценка

Не поможет без гарантированного объёма: при такой цене месяц неполной загрузки дороже всей экономии на тонне.

Кому подходит Действующим производителям с гарантированным объёмом и заводам ЖБИ, которым выгоднее делать сетку у себя, чем возить её со стороны.

Типичная ошибка Покупают линию под будущий объём, которого ещё нет. При такой цене каждый месяц неполной загрузки стоит дороже, чем весь выигрыш в себестоимости тонны.

Оцинкованная сетка

Подготовка площадки

Что должно быть в цехе до приезда станка

Это та часть, которую продавцы обычно не обсуждают, а она определяет, поедет линия через неделю после разгрузки или через два месяца.

Точную площадь участка заводы не публикуют — только габариты самого станка. Для тяжёлых линий закладывайте место на подачу бухт с одной стороны и на штабели карт с другой: это обычно больше, чем сама машина. Мы считаем раскладку под ваш цех до подписания договора.
